Ar-condicionado em Vinhedo: cassete, piso-teto e o custo de esconder a máquina
Embutir cassete no forro em Vinhedo exige 30 a 40 cm entre laje e gesso, alçapão de inspeção e bomba de dreno de fábrica — decidido antes do acabamento.
Para embutir um cassete no forro em Vinhedo, o número que decide tudo é o vão entre a laje e o gesso: a maioria das evaporadoras cassete de 4 vias pede 30 a 40 cm livres, mais alçapão de inspeção ao lado do equipamento e bomba de dreno de fábrica, porque a unidade fica acima do forro e não drena por gravidade. Esse vão se define no projeto do forro, não na hora de instalar o aparelho — e é a razão número um de obra refeita em residência e sala comercial da cidade.
Por que em Vinhedo o pedido é quase sempre “não quero ver a máquina”
Vinhedo tem 76.663 habitantes em 81,9 km², segundo o Censo 2022 do IBGE, e uma economia dominada por serviços: 55,9% do valor adicionado, contra 37,6% da indústria, com o terceiro maior PIB per capita da Região Metropolitana de Campinas, atrás de Paulínia e Jaguariúna.
Isso se traduz em um parque construído específico. O Vinhedo Plaza Hotel, aberto em 2006, tem 79 acomodações, 11 bungalows e um salão de 300 m² climatizado, com 220 lugares em auditório; o Intercity Vinhedo tem 128 apartamentos e duas salas de evento. Some escritórios e showrooms de empresas com operação na cidade, como Kärcher, Globalpack, Omamori e Adelbras, boa parte no distrito industrial Benedito Storani — nome herdado da tecelagem que iniciou a industrialização local em 1925.
Em ambiente assim, split de parede é derrota estética antes de ser decisão técnica. A conversa muda de “quantos BTUs” — cálculo tratado no post sobre quantos BTUs você precisa — para “onde a máquina cabe sem aparecer”.
O que o forro precisa ter antes do gesso subir
| Item | Exigência | Consequência de deixar para depois |
|---|---|---|
| Vão entre laje e forro | 30 a 40 cm para cassete 4 vias; modelos compactos ficam abaixo de 30 cm | Rebaixar o forro inteiro ou trocar o equipamento |
| Alçapão de inspeção | Abertura ao lado do aparelho, alcançando bomba de dreno e conexões elétricas | Recortar gesso pronto a cada manutenção |
| Fixação | Furos dos suportes nos quatro cantos executados antes do forro | Reabrir forro para achar viga, tubulação ou eletroduto |
| Dreno | Bomba de condensado de fábrica; não pode ser eliminada | Vazamento sobre o gesso, mancha e queda de placa |
| Duto | Cassete não aceita rede de dutos nem colarinhos — não tem pressão estática para isso | Equipamento sem vazão, ruído e insuficiência térmica |
Fixação, dreno e duto são orientação da própria Daikin sobre instalação de cassete: a bomba de condensado vem de fábrica porque a unidade fica acima do forro e não pode ser suprimida, a marcação dos suportes nos quatro cantos deve ser feita antes do fechamento — checando interferências atuais e futuras — e o ventilador do cassete não tem pressão estática para receber duto. O alçapão não vem no manual: é exigência de quem vai manter o equipamento.
Quando o pé-direito não permite os 30 cm — comum em reforma de sala comercial e em pavimento com laje nervurada — o caminho é o piso-teto, aparente ou embutido em sanca lateral, ou uma unidade de duto com difusores. Cada escolha muda o desenho do forro, e por isso o ponto de climatização se decide junto com elétrica e hidráulica: é o argumento do post sobre infraestrutura de ar-condicionado na obra, e vale integralmente em obra de acabamento fino.
Máquina escondida é máquina que se esquece
Embutir tem um custo pouco discutido: o equipamento sai do campo de visão e sai da lembrança do usuário. Split de parede suja o filtro e todo mundo vê. Cassete no forro suja igual e ninguém vê.
- Bandeja e bomba de condensado. Falha primeiro e causa o dano mais caro, porque a água cai sobre gesso e marcenaria. O sintoma não é pingo no aparelho, é mancha no teto — variação do problema descrito em ar-condicionado pingando água.
- Painel decorativo. A peça que a arquitetura quis discreta é a que amarela e acumula sujeira de insuflamento sem limpeza periódica.
- Acesso. Sem alçapão, cada higienização vira serviço de gesseiro. A periodicidade indicada em higienização: níveis de serviço e frequência se combina com o alçapão no projeto, não depois.
Em hotel, restaurante e clínica isso vira obrigação documental: o plano de manutenção precisa existir e ser comprovável, tema do post sobre PMOC.
A condensadora foi para o telhado, a fachada ou a laje técnica

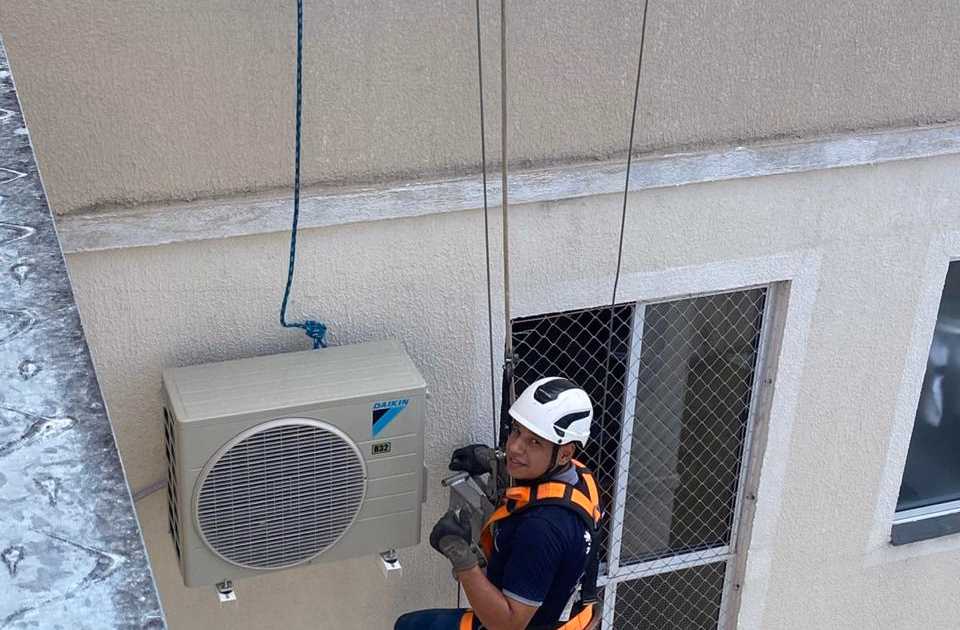

Esconder a evaporadora empurra a unidade externa para cima. Cassete e piso-teto de sala comercial, hotel e casa de acabamento cuidadoso raramente têm quintal na cota da máquina: a condensadora vai para cobertura, laje técnica, sacada de pavimento superior ou suporte em fachada.
A partir daí, o serviço muda de categoria legal: acima de 2 metros de diferença de nível com risco de queda vale a NR-35 — Trabalho em Altura, com trabalhador autorizado, análise de risco, ancoragem dimensionada e plano de resgate; por corda e cadeira suspensa, somam-se o Anexo I da NR-35 e a NR-18. O detalhamento está no pilar NR-35 e ar-condicionado em fachada; o ponto que interessa aqui é outro: a exigência recai também sobre quem contrata. O item 35.3.1 obriga a organização contratante a acompanhar o cumprimento das medidas de prevenção pela prestadora. Para o hotel, o escritório e o condomínio de Vinhedo, isso significa pedir a documentação da equipe antes de liberar o acesso à cobertura. Em prédio há a segunda camada — convenção e aprovação do síndico —, assunto de instalar ar-condicionado em apartamento.
O lado municipal: obra, fachada e regularização em Vinhedo
Vinhedo digitalizou a aprovação de obras. O sistema Planta On-Line, desenvolvido pela Mitra para a Prefeitura, recebe projetos comerciais com menos de 750 m², desdobro e anexação de áreas e construção, ampliação e regularização de residências unifamiliares, com prazo de 15 dias úteis quando a documentação está completa — contra os pelo menos dois meses do rito anterior. Responde por ele a Secretaria Municipal de Obras, pela Diretoria de Obras Particulares, com acesso restrito a profissionais cadastrados.
Há ainda o Mappa Web, consulta da Secretaria de Desenvolvimento Urbano que reúne imagem aérea, zoneamento, loteamentos e condomínios, áreas de risco e informações de imóveis com foto de fachada — a forma mais rápida de checar a situação do imóvel antes de projetar uma intervenção externa.
Para construção fora das normas municipais, a Lei Complementar nº 211/2023 instituiu programa de regularização, com prazo prorrogado por decreto até 11 de outubro de 2026. Importa aqui porque estrutura irregular não recebe ancoragem regular: se a laje ou a marquise que vai receber a condensadora está em situação a regularizar, resolve-se a documentação primeiro.
Vigilância Sanitária de Vinhedo: onde é e o que ela pede
Em Vinhedo o órgão é o Setor de Vigilância Sanitária, da Diretoria de Vigilância em Saúde da Secretaria Municipal de Saúde, na Avenida João Páffaro, 1615, Pinheirinho, CEP 13289-470, telefone (19) 3826-7499 (ramais 3004 a 3008), e-mail visa.saude@vinhedo.sp.gov.br, de segunda a sexta das 7h30 às 16h30.
O rito tem dois pontos próprios. A ordem: pede-se primeiro a Inscrição Municipal (alvará) e só depois se apresenta a documentação sanitária. E o formato: preenche-se o Formulário de Solicitação de Atos de Vigilância Sanitária (Anexo III) com a documentação do Quadro 11 do Anexo IV da Portaria CVS nº 1, de 5 de janeiro de 2024, conforme a Carta de Serviços ao Cidadão da Prefeitura. O protocolo sai na hora se a documentação estiver correta, e o prazo máximo de inspeção é de 60 dias, pelo Decreto Estadual nº 44.954/2000. MEI é isento de taxas, pela Lei Complementar municipal nº 234/2025.
É nessa inspeção que a climatização de hotel, restaurante e clínica entra em pauta — no caso de consultórios, com a exigência adicional tratada no post sobre a RDC 1.002/2025.
Quando a SS Climatização não é a melhor escolha
Quando a decisão é de desenho, não de engenharia. Onde a sanca corre, como o painel do cassete conversa com a marcenaria e qual o alinhamento do difusor é decisão do arquiteto ou do designer de interiores. Entramos com viabilidade técnica e dimensionamento; não substituímos autoria de projeto.
Quando a ancoragem em fachada exige laudo estrutural. Fixar carga em fachada, marquise ou laje sem capacidade comprovada é problema de engenheiro estrutural, com ART. Executamos depois do parecer, não no lugar dele.
Perguntas frequentes
Qual a altura mínima de forro para instalar um cassete?
Reserve de 30 a 40 cm entre a laje e o gesso para a maioria dos cassetes de 4 vias, mais espaço lateral para o técnico trabalhar. Há modelos compactos abaixo de 30 cm, mas a medida correta é a do manual do modelo escolhido — e precisa estar definida antes de o gesseiro fechar o forro.
Posso puxar duto de um cassete para climatizar a sala ao lado?
Não. O ventilador do cassete não tem pressão estática para vencer rede de dutos, colarinhos ou flexíveis. Para atender dois ambientes com uma máquina só, o equipamento correto é uma unidade de duto dimensionada, o que muda a altura de forro e o projeto de difusão — assunto do post sobre carga térmica e a NBR 16401.
Meu escritório em Vinhedo tem obra a regularizar. Isso atrapalha a instalação?
Atrapalha a parte externa. A evaporadora no forro segue seu curso, mas ancoragem de condensadora em laje ou fachada de edificação irregular é assunto a resolver antes — e o programa da Lei Complementar nº 211/2023 está com prazo aberto até 11 de outubro de 2026.
Meu hotel em Vinhedo precisa de PMOC para a vigilância sanitária?
A inspeção do Setor de Vigilância Sanitária de Vinhedo segue a Portaria CVS 1/2024, com prazo de até 60 dias após o protocolo. Ambiente climatizado de uso coletivo precisa de plano de manutenção documentado e responsável técnico identificado — mais barato ter o documento pronto do que produzi-lo sob prazo de exigência.
